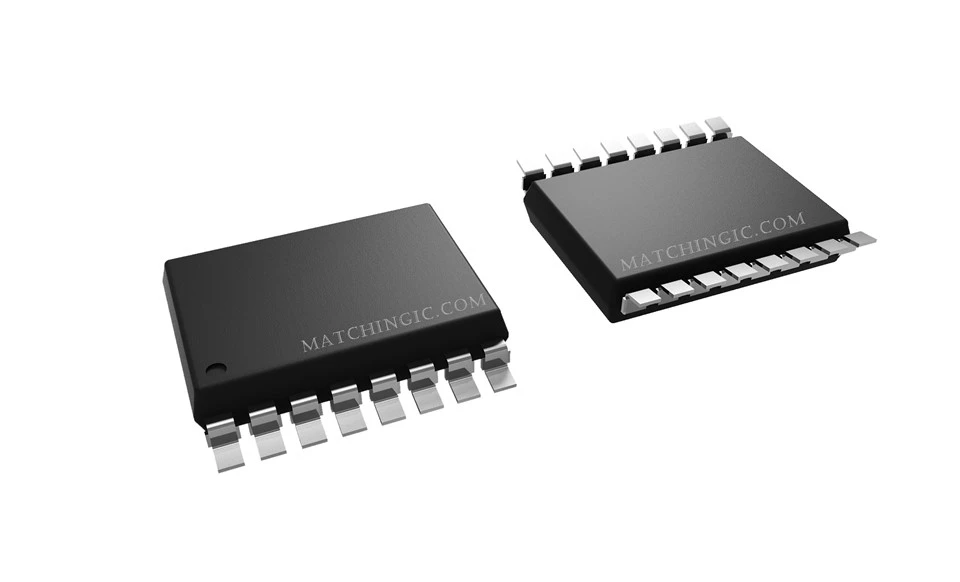

ACPL-247-500E

ACPL-247-500E kompaktne SO-pakett ja kõrge tavarežiimi tagasilükkamine (CMR) muudavad selle sobivaks mitmesuguste rakenduste jaoks. Lisaks järgib see ohutus- ja regulatiivseid standardeid, sealhulgas cUL ja IEC/EN/DIN EN 60747-5-5, tagades selle vastavuse ülemaailmsetele ohutusnõuetele, mistõttu on see inseneride ja disainerite esimene valik.

Küsi pakkumist

Kirjeldus

Tehnilised parameetrid

ACPL-247-500E optronid on suure jõudlusega signaaliisolatsioonilahendus, mille minimaalne voolu ülekandesuhe (CTR) on 50%, kõrge sisend-väljundisolatsioonipinge (VISO) 3750 Vrms ja kiire küllastumata reaktsioon aeg 2μs. See on kompaktses SO-paketis ja pakub 10 kV/μs ühisrežiimi tagasilükkamist (CMR), mistõttu on see ideaalne nõudlike rakenduste jaoks. Lisaks vastab see ohutus- ja regulatiivsetele standarditele, sealhulgas cUL ja IEC/EN/DIN EN 60747-5-5, tagades selle vastavuse rahvusvahelistele ohutuseeskirjadele. ACPL-247-500E on saadaval mitmesuguste CTR-klassidega, pakkudes paindlikku ja usaldusväärset lahendust mitmesugustele elektroonilistele süsteemidele.

product-1268-913

Seotud tooted:

Tootja osa	ACPL-247-500E	ACPL-247-560E
Kirjeldus	OPTOOSUR, FOTOTRANSISTOR VÄLJAS	OPTOOSUR, FOTOTRANSISTOR VÄLJAS
Varud	80000	80000
Toote olek	Aktiivne	Aktiivne
Kanalite arv	4	4
Pinge-isolatsioon	3000 Vrms	3000 Vrms
Praegune ülekandesuhe (min)	80% @ 5mA	80% @ 5mA
Praegune ülekandesuhe (maksimaalne)	160% @ 5mA	160% @ 5mA
Sisse-/väljalülitamise aeg (tüüp)	3us, 3us	3us, 3us
Sisendtüüp	DC	DC
Väljundi tüüp	Transistor DC	Transistor DC
Pinge – väljund (max)	80V	80V
Praegune – väljund / kanal	50mA	50mA
Pinge – edasi (Vf) (tüüp)	1.2V	1.2V
Vool – alalisvoolu edasi (kui) (maksimaalne)	50 mA	50 mA
Töötemperatuur	-55-C ~ 110-C	-55-C ~ 110-C
Pakend / ümbris	SOP16 (3,9 x 1,27)	SOP16 (3,9 x 1,27)
pakett	Lint ja rull (TR)	Lint ja rull (TR)

Rakendused:

·I/O liides programmeeritavate kontrollerite, arvutite jaoks

· Jadakontrollerid

·Süsteemiseadmed, mõõteriistad

·Signaali ülekanne erinevate potentsiaalide ja takistustega ahelate vahel

Kirjeldus:

ACPL-227 on alalisvoolusisendiga kahe kanaliga poolkõrgusega fototransistori optronid, mis sisaldab kahte valgusdioodi, mis on optiliselt ühendatud kahe eraldi fototransistoriga. See on pakendatud 8-pin SO pakendisse.

Samamoodi on ACPL-247 DC-sisendiga nelja kanaliga poolkõrguse fototransistori optronid, mis sisaldab nelja valgusdioodi, mis on optiliselt ühendatud nelja eraldi fototransistoriga. See on pakendatud 16-pin SO pakendisse.

Mõlema seadme puhul on sisend-väljundi isolatsioonipinge nimiväärtus 3750 Vrms. Reageerimisaeg tr on tavaliselt 2 µs, samas kui minimaalne CTR on 50 protsenti sisendvoolu 5 mA korral.

ETTEVAATUST!

Soovitatav on selle komponendi käsitsemisel ja kokkupanemisel järgida tavalisi staatilisi ettevaatusabinõusid, et vältida ESD-st põhjustatud kahjustusi ja/või lagunemist. Sellel andmelehel kirjeldatud komponente ei tohi kasutada sõjalistes või kosmoserakendustes ega keskkondades. Komponendid ei ole AECQ100 kvalifitseeritud ja neid ei soovitata kasutada autotööstuses.
