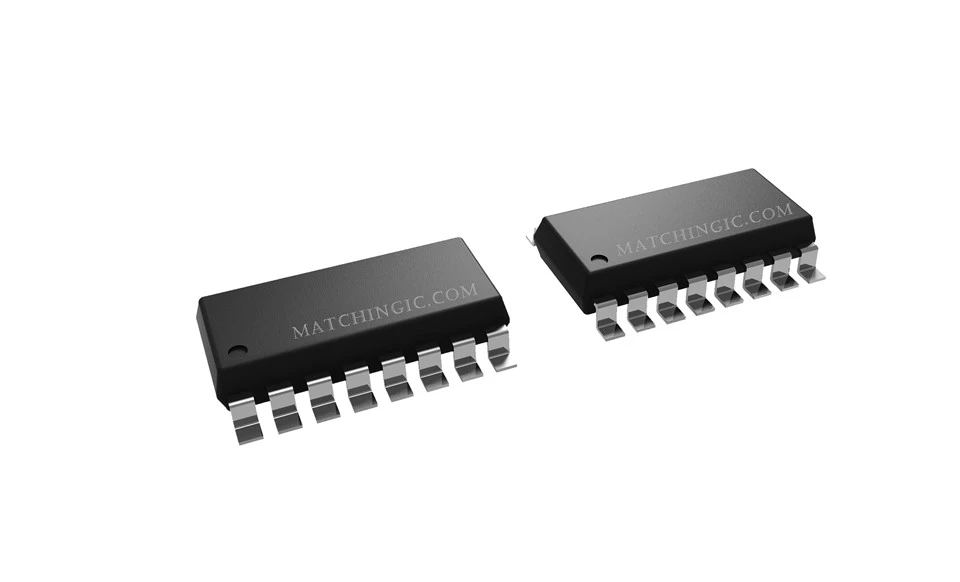

Shenzhen MATCHINGIC Technology Co Ltd: teie professionaalsete digitaalsete isolaatorite tarnija
Shenzhen MATCHINGIC Technology Co., Ltd asutati 2010. aastal, ettevõte järgib alati talentide kontseptsiooni on ettevõtte rikkus, turu lihvimise aastatel moodustas ettevõtlike, uuenduslike töötajate rühma, laiendades samal ajal oma turuosa kodus ja välismaal jätkab ettevõte sisemiste äriprotsesside optimeerimist, rahvusvaheliste müügi- ja hankeäri parandamist, ainult originaalkaupade järgimist, klienditeeninduse taseme süvendamist, järk-järgult moodustades oma tööstuse eeliseid.
Miks valida meid
Kvaliteetsed tooted
Meie tooted on kõrge kvaliteediga ja vastavad kõigile nõutavatele tööstusstandarditele. Kasutame kõrgtehnoloogiat ja kaasaegseid seadmeid, et tagada meie toodete kõrgeim kvaliteet.
Kiire tööaeg
Meil on voolujooneline tootmisprotsess, mis tagab kiire tööaja. Suudame kiiresti toota ja klientidele tarnida, muutes nad suurepäraseks valikuks lühikeste tähtaegadega projektide jaoks.
Professionaalne meeskond
Meil on meeskond kõrgelt kvalifitseeritud tehnilisi spetsialiste, kes on alati valmis aitama klientide mis tahes tehniliste probleemide korral. Tehas pakub igakülgset tehnilist tuge, sealhulgas disainituge, tootevalikut ja rakendustuge.
Kvaliteetsed teenused
Pakume kvaliteetseid teenuseid, mis vastavad tööstusharu kõrgeimatele standarditele. Järgime oma tööprotsessides parimaid tavasid ja järgime rangeid kvaliteedikontrolli meetmeid, et tagada oma klientidele parimad tulemused.
Integraallülitus (IC) on elektroonikakomponentide koost, milles on omavahel ühendatud sadu kuni miljoneid transistore, takisteid ja kondensaatoreid, mis on ehitatud õhukesele pooljuhtmaterjalist (tavaliselt räni) substraadile, moodustades väikese kiibi või vahvli. Integraallülitused on enamiku elektroonikaseadmete ja -seadmete ehitusplokid.
IC eelised
● Väike suurus
● Kompleksseid vooluahelaid saab valmistada integraallülitustena, mis aitavad parandada jõudlust
● Töökindlam kui diskreetsetel komponentidel põhinevad ahelad
● Tarbib vähem energiat
● Lihtne ja kiire tõrkeotsing
● Vaba parasiitmahtuvusest, nii et on võimalik saavutada suurem töökiirus
● Hulgitootmine on lihtne, hoides kulud madalad
IC tüübid
Integraallülitusi on kahte tüüpi:Digitaal- ja analoogintegraallülitused.
- Digitaalne IC
Elektroonikas kasutatakse digitaalseid integraallülitusi. Need kasutavad binaarandmeid, mis on kas {{0}} või 1. Üldiselt tähistab 0 digitaalses vooluringis 0 V ja 1 tähistab +5V eG ja värava või värava, nand gate, xor gate, flip flops.
- Analoog IC
Neid kasutatakse enamasti helisagedusvõimendites ja raadiosagedusvõimendites. Neid tuntakse ka kui lineaarseid integraallülitusi. Väljund sõltub sisendsignaalist. eG Operatsioonivõimendite, pingeregulaatorite, komparaatorite, taimerite jne jaoks.
1. Transistor toodetakse otse monokristallilisel ränil.
2. Komponendid on tihedalt integreeritud ja juhtmed muutuvad üha peenemaks, kuni punktini, kus nad on praegu nanomõõtmetes õhukesed.
3. Välised ühendusliinid juhitakse tihvtide kohale.
IC tegemine
Mikrokiipide valmistamine on äärmiselt täpne. Tavaliselt tehakse seda spetsiaalses tolmuvabas keskkonnas, mida nimetatakse "puhtaks ruumiks", kuna isegi mikroskoopiline saastumine võib muuta kiibi defektseks.
Integraallülitused on tavaliselt valmistatud puhtast ränist. Kiibid on üles ehitatud äärmiselt õhukeste kihtidena, kusjuures lõplikus kiibis võib olla 30 või enam kihti. Erinevate elektriliste komponentide loomine kiibile tuleb täpselt määratleda, kus iga kihi n- ja p-tüüpi alad peavad paiknema. Esiteks koostavad disainerid üksikasjalikud joonised selle kohta, kuhu iga komponent vooluringi igas kihis täpselt peaks minema. Kujunduse igast kihist tehakse fotopilt ja pilte vähendatakse, kuni need on soovitud kiibi suurused.
Iga pisikest pilti kasutatakse fotolitograafiana tuntud protsessis maskina. Mõned maski osad lasevad valgusel läbi paista, teised aga mitte. Räniplaat on kaetud materjaliga, mida tuntakse fotoresistina või resistina. Vahvlile valgustatakse ultraviolettvalgust. Tüüpilise kasutatava meetodi puhul läbib ultraviolettvalgusega kokkupuutunud resist keemilise muutuse, mis muudab selle kergesti mahapestavaks. Katmata resist lahustatakse ja peale kantakse kemikaal, mis söövitab ultraviolettvalgusega kokku puutunud piirkonnas ränikihi. Räni selles piirkonnas, mida mask oli kaitsnud, jääb puutumata. Seejärel kasutatakse järelejäänud resisti eemaldamiseks spetsiaalset keemilist lahustit. Seda protsessi korratakse mitu korda, ehitades kiibi kiht kihi haaval.
Nende tootmisetappide vahel legeeritakse räni hoolikalt kontrollitud koguse lisanditega, nagu arseen ja boor. Kiibile on sisse ehitatud ka väikesed metallist või juhtivast polükristallilisest ränist jooned, et luua ühendusi, nagu juhtmed, selle transistoride vahel. Kui valmistamine on lõppenud, lisatakse viimane kiht isoleerklaasi ja vahvel saetakse üksikuteks laastudeks. Iga kiipi testitakse ja need, mis läbivad, paigaldatakse kõvasse plastpakendisse. Igal plastpakendil on metallist ühendustihvtid, mis ühendavad kiibi seadmega, milles seda kasutatakse, näiteks arvuti trükkplaadiga.
Millist rolli mängivad integraallülitused?
Vähendage kasutatavate komponentide arvu. Väikesemahulised integraallülitused on alates integraallülituste leiutamisest vähendanud sisukomponentide arvu ja oluliselt täiustanud diskreetsete komponentide tehnoloogiat.
Toote jõudlus on oluliselt paranenud. Komponentide integreerimine mitte ainult ei vähenda väliseid elektrisignaali häireid, vaid parandab ka vooluahela konstruktsiooni ja kiirendab tööd.
Kasutajasõbralikum rakendus, üks vooluahel vastab ühele funktsioonile ja üks funktsioon on koondatud ühte integraallülitusse. Selle lähenemisviisi korral saab tulevastes rakendustes vastavasse integraallülitusse rakendada mis tahes funktsiooni, mis protsessi oluliselt lihtsustab.
Integraallülitus VS diskreetskeem
Integraallülitus (IC) on üks ühik, mis koosneb miljonitest elektroonilistest komponentidest, nagu transistorid, takistid ja kondensaatorid. Selle kasutuselevõtt muutis elektroonikatööstust ja avas tee sellistele vidinatele nagu mobiiltelefonid, sülearvutid, CD-mängijad, televiisorid ja mitmed muud kodumasinad. Nende väikese suuruse, suure töökindluse ja tõhususe tõttu kasutatakse IC-sid tänapäeval praktiliselt kõigis elektroonikatoodetes. Elektroonilised seadmed oleksid ilma IC-deta aeglasemad ja suuremad. Lisaks aitas kiipide laialdane kasutamine täiustatud elektroonilisi vidinaid levitada kõigisse maailma nurkadesse.
Diskreetne vooluahel on vooluahel, mis koosneb üksikutest omavahel ühendatud elektroonilistest komponentidest. Kui keerukate funktsioonidega ahelate või süsteemide realiseerimiseks kasutatakse diskreetseid komponente, toob see paratamatult kaasa suure hulga komponente, mõõtmete, kaalu ja energiatarbimise suurenemise ning kehva töökindluse.
Võrreldes diskreetsete vooluahelatega on IC-del kaks peamist eelist: kulu ja jõudlus. Kulud on minimaalsed, kuna kiibid prinditakse ühikuna koos kõigi nende komponentidega, mitte ei ehitata neid ühe transistorina, kasutades fotolitograafiat. Pakendatud integraallülitused kasutavad ka palju vähem materjali kui diskreetsed vooluringid. Tänu oma kompaktsele suurusele ja lähedusele lülituvad IC komponendid kiiresti ümber ja nõuavad väga vähe energiat. Integraallülituste peamine negatiivne külg on vajalike fotomaskide projekteerimise ja valmistamise suured kulud. Kõrgete algkulude tõttu on IC-d rahaliselt elujõulised ainult siis, kui on oodata suuri tootmismahtusid.
Kuidas tehakse integraallülitusi?
Kuidas teha arvutile midagi, näiteks mälu- või protsessorikiipi? Kõik algab töötlemata keemilisest elemendist nagu räni, mida töödeldakse keemiliselt või legeeritud, et muuta sellel erinevad elektrilised omadused.
- Dopingu pooljuhid
Traditsiooniliselt arvasid inimesed, et materjalid jagunevad kahte kena kategooriasse:Need, mis lasevad elektril üsna kergesti läbi voolata (juhid) ja need, mis mitte (isolaatorid). Metallid moodustavad suurema osa juhtidest, samas kui mittemetallid, nagu plast, puit ja klaas, on isolaatorid.
Tegelikult on asjad palju keerulisemad, eriti kui tegemist on teatud elementide perioodilisustabeli keskel (rühmades 14 ja 15), eriti räni ja germaaniumiga. Tavaliselt isolaatorid, need elemendid saab muuta käituma rohkem nagu juhid, kui lisame neile väikeses koguses lisandeid protsessi, mida nimetatakse doping. Kui lisate ränile fosforit (või antimoni), annate sellele veidi rohkem vabu elektrone, kui tal tavaliselt oleks – ja elektrit juhtiva jõu. Sel viisil "leegitud" räni nimetatakse n-tüüpi. Lisage fosfori asemel boor ja eemaldate mõned räni vabad elektronid, jättes maha "augud", mis töötavad "negatiivsete elektronidena", kandes positiivset elektrivoolu vastupidisel viisil. Sellist räni nimetatakse p-tüübiks. N-tüüpi ja p-tüüpi räni alade kõrvuti asetamine loob ristmikke, kus elektronid käituvad väga huvitaval viisil – ja nii loome elektroonilisi pooljuhtidel põhinevaid komponente, nagu dioodid, transistorid ja mälud.
- Laastutehase sees
Integraallülituse valmistamise protsess algab suure räni monokristalliga, mis on pika tahke toru kujuline ja mis on "salami viilutatud" õhukesteks ketasteks (umbes kompaktplaadi mõõtmetega), mida nimetatakse vahvliteks.
Vahvlid on märgitud paljudeks identseteks ruudu- või ristkülikukujulisteks aladeks, millest igaüks moodustab ühe ränikiibi (mida mõnikord nimetatakse ka mikrokiibiks). Seejärel luuakse igale kiibile tuhandeid, miljoneid või miljardeid komponente, dopingeerides pinna eri alasid, et muuta need n- või p-tüüpi räniks. Dopingut kasutatakse erinevate protsesside abil. Ühes neist, mida tuntakse pihustamisena, lastakse ränivahvli pihta dopingmaterjali ioone nagu püstolist kuulid. Teine protsess, mida nimetatakse aurustamiseks sadestamiseks, hõlmab dopingmaterjali sisestamist gaasina ja selle kondenseerumist, nii et lisandiaatomid tekitavad räniplaadi pinnale õhukese kile. Molekulaarkiire epitaksia on palju täpsem sadestamise vorm.
Muidugi on sadu, miljoneid või miljardeid komponente pakivate integraallülituste valmistamine küünesuurusele ränikiibile pisut keerulisem ja kaasavam, kui see kõlab. Kujutage ette, millist kaost võib isegi mustusekübe tekitada, kui töötate mikroskoopilises (või mõnikord isegi nanoskoobilises) skaalal. Seetõttu valmistatakse pooljuhte laitmatutes laborikeskkondades, mida nimetatakse puhasteks ruumideks, kus õhku hoolikalt filtreeritakse ning töötajad peavad liikuma õhulukkudest sisse ja välja, kandes igasugust kaitseriietust.
Integraallülitus (IC) on üks ühik, mis koosneb miljonitest elektroonilistest komponentidest, nagu transistorid, takistid ja kondensaatorid. Selle kasutuselevõtt muutis elektroonikatööstust ja avas tee sellistele vidinatele nagu mobiiltelefonid, sülearvutid, CD-mängijad, televiisorid ja mitmed muud kodumasinad. Tänu nende väikesele suurusele, suurele töökindlusele ja tõhususele kasutatakse neid tänapäeval peaaegu kõigis elektroonikatoodetes. Elektroonilised seadmed oleksid ilma IC-deta aeglasemad ja suuremad. Lisaks aitas kiipide laialdane kasutamine täiustatud elektroonilisi vidinaid levitada kõigisse maailma nurkadesse.
1. Erinevad efektid
Kiipidele mahub rohkem vooluringe. Kooskõlas Moore'i seadusega, mis sätestab, et transistoride arv integraallülitustes kahekordistub iga 1,5 aasta järel, suurendab see võimsust pindalaühiku kohta, mis võib vähendada kulusid ja suurendada funktsionaalsust.
Integraallülituse konstruktsioon ühendab kõik komponendid üheks tervikuks, mis suurendab oluliselt elektrooniliste komponentide miniaturiseerimist, madalat energiatarbimist, intelligentsust ja kõrget töökindlust. Hernetera suurusel materjalil võivad IC-d mahutada sadu tuhandeid diskreetseid transistore. Integraallülituse areng sillutas teed infoajastu tehnoloogiale.
2. Erinevad kujud ja pakendid
Kiibid, mida sageli toodetakse pooljuhtplaatide pinnale, on ahelate (enamasti pooljuhtseadmete, aga ka passiivsete komponentide jne) miniaturiseerimise tehnika. Dual in-line pakett ehk dip on enimlevinud standard, mida kasutavad praktiliselt kõik kiibitootjad. See tähistab ristkülikukujulist paketti, mille tihvtid on üksteisest järjestikuste ridade vahekaugusega 0,1 tolli ja 2,54 mm (0,1 tolli).
Kompaktset elektroonilist komponenti või vidinat nimetatakse integraallülituseks. Lihtsaks käsitsemiseks ja trükkplaatidele paigaldamiseks ning seadme kaitsmiseks kahjustuste eest on integraallülitused paigutatud kaitsepakenditesse. On palju erinevaid pakette.
Aeg-ajalt on võimalik ühendada spetsiaalselt toodetud integraallülituste stantsid otse substraatidega, ilma vaheühendusi või kandjaid kasutamata. Flip-chip-süsteemis kasutatakse IC ühendamiseks aluspinnaga jootemuhke. Metalliseerimispadjad, mida kasutatakse tavalistes kiipides traatsideühenduste jaoks, on paksemad ja kiirtraadi tehnoloogias pikendatud, et võimaldada ahelaga väliseid ühendusi. Seade on niiskuse eest kaitstud lisapakendiga või epoksiidist täidisega komponentides, millel on "paljad" laastud.
Ahela kontaktklemmid (tihvtid) ulatuvad välja integraallülituse (IC) korpusest, mis asub tugevas korpuses, mis on valmistatud hea soojusjuhtivusega isolatsioonimaterjalist. Olenevalt tihvti konfiguratsioonist saab kasutada erinevaid ic-pakettide tüüpe. Kahe rea pakett (DIP), plastikust neljatasandiline pakett (PQFQ) ja flip chip ball grid array (FCBGA) on näited pakenditüüpidest.
3. Teistmoodi tehtud
Transistorid, takistid, kondensaatorid ja induktiivpoolid on muu hulgas omavahel ühendatud spetsiaalse protseduuri abil integraallülitustes, mis luuakse ühele või mitmele väikesele pooljuhtplaadile või dielektrilisele substraadile ja pakitakse seejärel torusse. Kiibi valmistamine algab monokristalllisest räniplaadist, mida seejärel kasutatakse aluskihina.
Kiipide ja integraallülituste eristamist tutvustatakse eespool. Kuna pinnapealne IC-pakend sarnaneb kiipide omaga, nimetatakse integraallülitusi tavaliselt kiipideks. IC-rühma asemel nimetatakse integraallülituste rühma sageli kiibistikuks. Peaaegu kõik kaasaegsed elektriseadmed kasutavad integraallülitusi või IC-sid. Integraallülitus loodi tänu pooljuhttehnoloogia ja tootmistehnikate edusammudele.
Enne integraallülituste (IC-de) väljatöötamist kasutati vaakumtorusid loogiliste väravate ja lülitite rakendamiseks kõigis arvutiseadmetes. Sisuliselt on vaakumtorud üsna massiivsed ja suure võimsusega seadmed. Diskreetsed vooluahela komponendid tuleb käsitsi ühendada, nagu iga vooluahela puhul. Need efektid toovad kaasa üsna massiivsed ja kallid vidinad isegi kõige elementaarsemate andmetöötlusfunktsioonide jaoks. Viis aastat tagasi olid arvutid tohutud ja kallid ning personaalarvutid oli kauge unistus.
