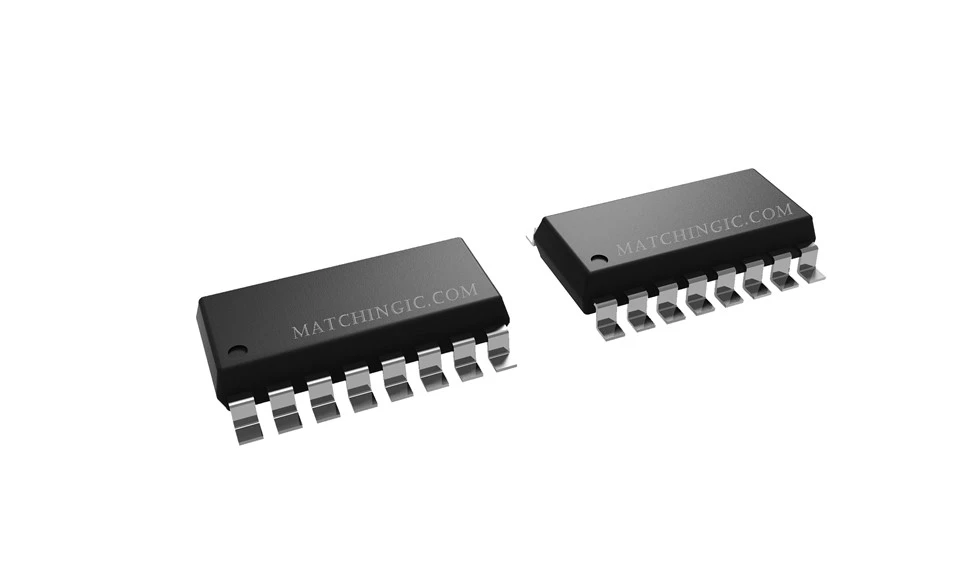

SI823H6BB-IS1R

Olenemata sellest, kas vajate oma disainis ühte või kahte draiverit, SI823H6BB-IS1R on teie usaldusväärne kaaslane tõhusa ja ohutu võimsuse juhtimiseks.

Küsi pakkumist

Kirjeldus

Tehnilised parameetrid

SI823H6BB-IS1R on suure jõudlusega isoleeritud väravadraiver, mis pakub erakordseid funktsioone nõudlike rakenduste jaoks. Kuni 5 kVRMS-i isolatsiooni, laia temperatuurivahemiku ja kõrge elektromagnetilise häirekindlusega tagab see tugeva jõudluse rasketes keskkondades. Selle kiire levimisviivitus, mööduv häirekindlus ja programmeeritav surnud aeg muudavad selle ideaalseks täpseks võimsuse juhtimiseks. Lisaks pakub juht täiustatud turvafunktsioone, sealhulgas EN-tihvti ja valikulist DIS-tihvti ning RoHS-i vastavust ja autotööstusele sobivaid valikuid, muutes selle mitmekülgseks ja usaldusväärseks valikuks erinevatele tööstusharudele, eriti autotööstuses.

product-1269-1103

Seotud tooted:

Tootja osa	SI823H6BB-AS1	SI823H6BB-AS1R	SI823H6BB-IS1	SI823H6BB-IS1R
Kirjeldus	DGTL ISO GATE DVR	DGTL ISO GATE DVR	DGTL ISO GATE DVR	DGTL ISO GATE DVR
Varud	30000	30000	30000	30000
Toote olek	Aktiivne	Aktiivne	Aktiivne	Aktiivne
Tehnoloogia	Mahtuvuslik sidumine	Mahtuvuslik sidumine	Mahtuvuslik sidumine	Mahtuvuslik sidumine
Kanalite arv	2	2	2	2
Pinge-isolatsioon	2500 Vrms	2500 Vrms	2500 Vrms	2500 Vrms
Ühisrežiimi mööduv immuunsus (min)	125kV/us	125kV/us	125kV/us	125kV/us
Levimisviivitus tpLH / tpHL (maksimaalne)	30ns, 58ns	30ns, 58ns	30ns, 58ns	30ns, 58ns
Vool – väljund kõrge, madal	4A, 4A	4A, 4A	4A, 4A	4A, 4A
Pinge – toide	8V ~ 30V	8V ~ 30V	8V ~ 30V	8V ~ 30V
Töötemperatuur	-40-C ~ 125-C	-40-C ~ 125-C	-40-C ~ 125-C	-40-C ~ 125-C
Pakend / ümbris	SOP16	SOP16	SOP16	SOP16
pakett	Lint ja rull (TR)	Lint ja rull (TR)	Lint ja rull (TR)	Lint ja rull (TR)

Tööstuslikud rakendused:

• Elektrivarustussüsteemid

• Mootori juhtimissüsteemid

• Isoleeritud alalis-alalisvoolu toiteallikad

• Valgustuse juhtimissüsteemid

• Päikese- ja tööstuslikud inverterid

Autotööstuse rakendused:

• Sisseehitatud laadijad

• Akuhaldussüsteemid

• Laadimisjaamad

• Veojõu inverterid

• Hübriidelektrisõidukid

• Akuga elektrisõidukid

ÜLDKIRJELDUS:

Si823Hx ühendab kaks eraldatud värava draiverit suure võimsusega rakenduste jaoks üheks paketiks. Si823Hx sisaldab ühe või kahe juhtimissisendiga seadmeid, millel on sõltumatud või ülemise/madala külje väljundid. Need draiverid võivad töötada 3.{5}}–5,5 V sisendiga VDD ja ajami maksimaalse toitepingega 30 V.

Si823Hx sobib ideaalselt võimsusega MOSFETide ja IGBT-de juhtimiseks, mida kasutatakse paljudes kommuteeritud toite- ja mootorijuhtimisrakendustes. Need draiverid kasutavad Skyworksi patenteeritud räniisolatsioonitehnoloogiat, toetades kuni 5 kVRMS-i 1-minutilise isolatsioonipinge jaoks. See tehnoloogia võimaldab kõrget CMTI-d (125 kV/µs), väiksemaid leviviivitusi ja kaldeid, vähest temperatuuri ja vanusega muutumist ning madalat osade sobitamist.

Väljundastme ainulaadne arhitektuur sisaldab võimendusseadet, mis tagab suurema ülestõmbevõime koormuse toitelüliti Milleri platoo piirkonnas, et toetada kiiremaid sisselülitamisaegu. See draiverite perekond pakub ka unikaalseid funktsioone, nagu ülekuumenemise kaitse, väljundi alapinge lukustuse (UVLO) tõrketuvastus, surnud aja programmeeritavus ja tõrkekindlad draiverid, mille vaikimisi on madal sisendvõimsuse kadumise korral. Si823Hx perekond pakub pikemat kasutusiga ja järsult suuremat töökindlust võrreldes optoühendusega värava draiveritega.

Automotive klass on saadaval. Need tooted on valmistatud autotööstusespetsiifiliste voogude abil tootmisprotsessi kõikides etappides, et tagada autotööstuse jaoks vajalik töökindlus ja madal defektid.
